Análisis de las especificaciones clave
Para empezar, se deberá hacer coincidir la longitud de onda de la prueba con la empleada en la transmisión:
- 850 nm y/o nm para enlaces de fibra óptica MM
- 1310 nm y/o 1550 nm y/o 1650 nm para enlaces de fibra óptica SM
- L.O. filtrada 1625 nm o 1650 nm para solución de problemas, en servicio, de f.o. SM
- Long Onda CWDM (1271 nm a 1611 nm) para puesta en marcha y solución de problemas en enlaces SM con transmisión CWDM
- 1490 nm para ciertos enlaces FTTH con pruebas en esa longitud de onda

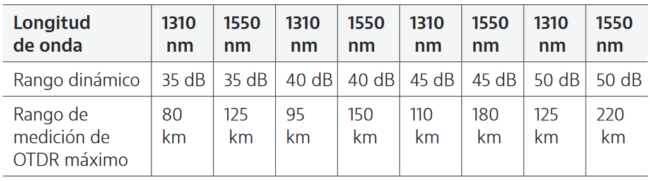

Rango dinámico: Determina la distancia a la cual las medidas del OTDR resultan eficaces. Depende de las pérdidas en los eventos y de la fibra real instalada, mira la siguiente tabla:
Zonas muertas: Factor importante, ya que determina la capacidad del OTDR para identificar dos eventos consecutivos y cercanos. Ya sean reflectantes (EDZ) o de atenuación (ADZ).
Ancho de pulso: Especificado en nanosegundos (ns) o microsegundos (us), su valor condiciona la precisión en la localización de eventos. Es directamente proporcional al rango dinámico, y a la zona muerta.
Conozca su aplicación: Cuestiones a plantearse al seleccionar un OTDR:
- ¿En qué tipo de redes va a realizar pruebas? ¿Redes LAN, FTTH/PON, metropolitanas o de larga distancia?
- ¿Qué tipo de fibra va a someter a las pruebas? ¿Multimodo o monomodo?
- ¿Cuál es la distancia máxima a la que tendrá que realizar pruebas? ¿700 m, 25 km o 150 km?
- ¿Qué tipo de mediciones va a realizar? ¿Construcción (pruebas de aceptación), solución de problemas o en servicio?
