Criterios para seleccionar el mejor cable de fibra
Algunos criterios para seleccionar cables de acometida se pueden derivar de la amplia experiencia de KeyFibre en el mercado nacional e internacional.

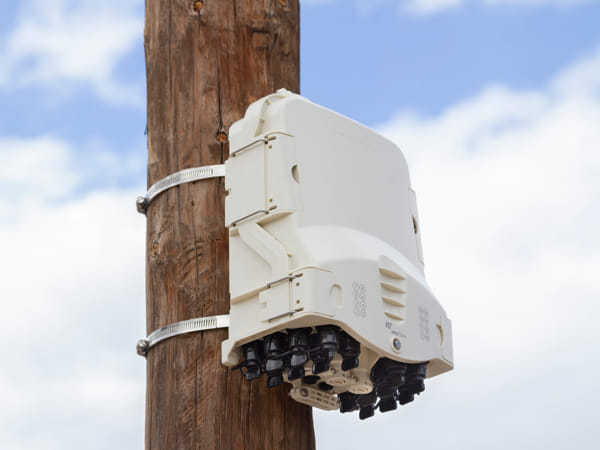

Los cables de acometida deben ser pequeños en diámetro y peso. Idealmente, son redondos para garantizar un sellado más confiable en el conector o la caja.
Al diseñar los cables, se debe tener cuidado para asegurar que haya suficiente distancia de anclaje, teniendo en cuenta las condiciones climáticas. La chaqueta exterior debe ser fácil de quitar y aun así ser resistente a la intemperie. Después de todo, el cable tiene que soportar cargas de tracción cambiantes dentro de un amplio rango de temperatura durante años.
Los criterios de selección se pueden concentrar en cinco reglas simples:
- Cuanto más ligero, mejor
- Cuanto más delgado, mejor
- Cuanto mayor sea la resistencia a la tracción, mejor
- Cuanto más simple sea el diseño, mejor
- Cuanto más oscuro, mejor
El significado de Aramida
Los cables aéreos siempre deben estar equipados con Aramida para soportar una buena tracción. La fibra de vidrio no es adecuada.
La razón es la vibración. Los cables aéreos están constantemente sujetos a vibraciones y movimientos provocados por el viento. Las fibras de vidrio en la cubierta del cable se cortarían entre sí y el cable perdería tracción. Además, los cables aéreos no requieren protección contra roedores, lo que se asegura con cables de fibra de vidrio para uso subterráneo.

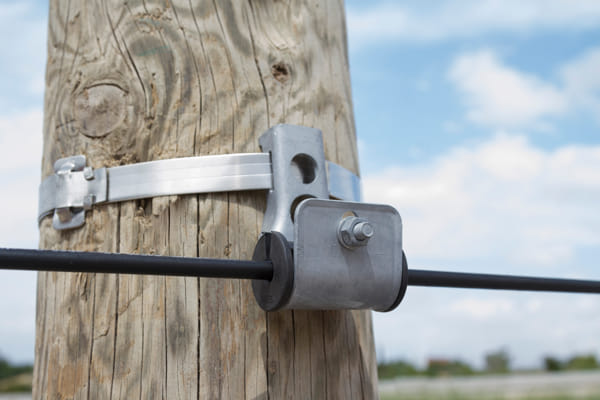

El mercado ofrece diversos dispositivos tensores de cables. Están diseñados específicamente para la construcción de cada cable específico. KeyFibre recomienda utilizar combinaciones comprobadas de construcción de cables y dispositivos tensores de cables.
En su laboratorio de Valencia (España) sometemos a los cables de fibra y a los tensores a pruebas de tracción en campo, en condiciones extremas, para garantizar un buen rendimiento con el paso de los años.
Parámetros para la selección de cables ópticos para instalaciones aéreas
Se deben utilizar varios parámetros para seleccionar los cables óptimos. Todas las instalaciones y aplicaciones individuales suelen requerir sus propias especificaciones.
Los fabricantes de cables suelen especificar la fuerza de tracción máxima (MAT) que tiene un cable. Determinan el valor a temperatura ambiente (±20 °C). Sin embargo, este valor por sí solo no indica si el cable se puede utilizar para una aplicación específica.
Para seleccionar el producto óptimo, el proveedor del cable necesita detalles sobre los siguientes parámetros:
- Distancia máxima de anclaje cuanto más pequeña, más fácil la solución
- Pandeo mínimo (% de la longitud del tramo) cuanto más grande, más fácil
- Carga máxima de viento cuanto más baja, más fácil
- Carga adicional máxima (por ejemplo, pájaros, hielo, nieve) cuanto más bajo, más fácil
- Temperatura de funcionamiento mínima y máxima (DT) cuanto más baja, más fácil
Si el proveedor de cables conoce estos valores, puede calcular la variante más rentable e implementar con éxito los requisitos de la aplicación individual.
Los atributos y especificaciones deben enumerarse en un documento técnico, teniendo en cuenta ciertas condiciones climáticas.
Básicamente, existen tres condiciones ambientales estandarizadas para la capacidad de carga de los cables, conocidas como NESC Light, NESC Medium y NESC Heavy.
Recomendaciones
Los cables aéreos para conectividad FTTH en zonas rurales no deben estar sobredimensionados o sobre diseñados. En KeyFibre recomiendan “una solución para todo”, un cable que cumple plenamente con todos los parámetros posibles de ser instalado en despliegues aéreos, subterráneos y en fachada, el cable KeyFlex.
De peso ligero, más fino, con una buena resistencia a la tracción, simple en operativa y diseño (se pela y sangra con la uña, sin herramientas), el fácil manejo hace que se ahorre mucho tiempo en la instalación, si lo comparamos con un cable holgado tradicional. El tiempo es dinero.
Nosotros, recomendamos que elija siempre un buen proveedor de cables, de confianza, el cual le ayude a elegir el cable más adecuado para cada aplicación.
