¡Hola a todos! En este artículo, les voy a comentar sobre diferentes puntos técnicos y observaciones que pueden tomar en cuenta cuando vayan a realizar instalaciones de fibra óptica en Planta interna como son los Edificios y Pequeños Centros Comerciales, también llamadas Premisas (Premises).

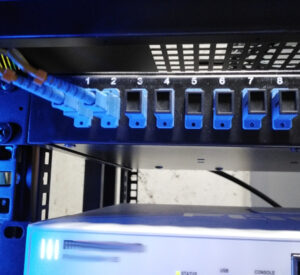

Un dato a veces dudan, es la forma correcta como se debe ordenar los diferentes hilos de fibra óptica afuera de la Bandeja (ODF), les recuerdo que se debe comenzar de izquierda a Derecha, es decir, el Puerto 1 va en el lado izquierdo, corresponde al Hilo 1 según el Código de Colores, como se observa en la siguiente fotografía:

Adicionalmente, noten que es un Enlace Monomodo (Cable de Color Amarillo), como Conectores SC/UPC (Color Azul) y que un sistema de Redes LAN que tiene conexión Duplex (2 hilos), usualmente se deben cruzar el par de hilos del Patchcord.

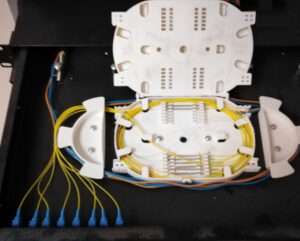

Por otra parte, en el armado interno de la Bandeja (ODF), lo primero es que se debe fijar en la entrada del Cable al Miembro Central Dieléctrico con el Tornillo susto al Ingresar el Cable dentro del ODF (la función es que es cable este totalmente fijo evitando movimientos brusco de los hilos de la fibra óptica). Detalles, la foto de la misma:

Por último, te comentamos que los Grupos (Buffer)deben proteger a la fibra dentro del ODF y abrirlo dentro de los Cassette para Empalme de Fusión. También, se debe arrollar los hilos de fibra excedente dentro de la misma respetando el Radio de Curvatura.
