¡Hola a todos! En este artículo, les comentaré de nuevo sobre este tema de datos de una Bobinas de Cable.

El Reporte de Mediciones es un documento muy importante (Sin embargo, algunos les presta la atención debida) en el que el fabricante de la Bobina al terminar la realización del cable, se encarga de realizar las mediciones respectivas con su equipamientos de Prueba para obtener los parámetros reales del mismo. Estos valores son comparados con los estándares internacionales mínimos establecidos en la Industrias en ese momento, para los cuales debe cumplir o superar. Estos datos sirven al departamento de diseño, para comprar con los valores estimados inicialmente y realizar luego correcciones.

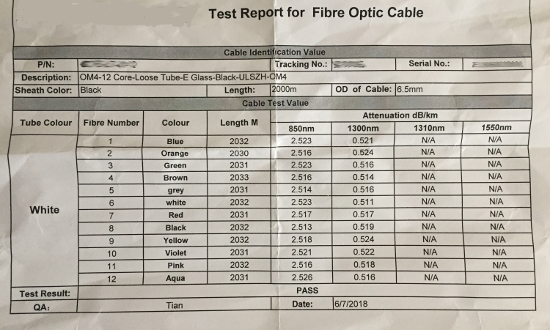

Se muestras en la siguiente fotografía un Reporte de Medición real:

Además, del Serial y Datos de envío. Pueden verificar valores de interés, son los siguientes:

• OM4 (Multimodo 50/125).

• 12 Core  (12 hilos).
• Loose Tube (Tipo de Estructura del Cable).
•  E-Glass (Protección Antiroedor).
• Longitud del Cable: 2000 m.
• LSZH (Libre de Halógeno).
• Black: Color de la Chaqueta Externa (Planta Externa).
• Diámetro del Cable exterior: 6,5 mm.

• Valores de Atenuación de las cada fibra (Según el Código de Colores estándar).
• Date (Fecha en la fue realizada)

Y los más importante, que es resultado de la Mediciones (Test Result): PASA (PASS).

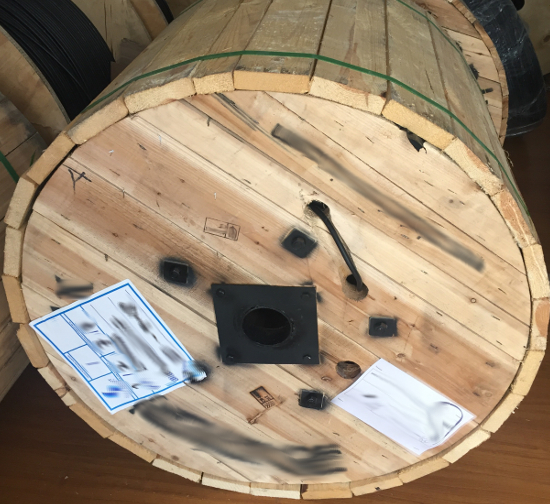

Además, pueden ver apreciar la Bobina sellada para la distribución:

A continuación, valores tomados de la Medición y comparados con el Datasheet del fabricante:

•     Atenuación real de la Fibra 1 (Azul) @ 850 nm = 2.523 dB/Km.
•        Atenuación real de la Fibra 1 (Azul) @ 1300 nm = 0.521 dB/Km.
•        Valor Máxima Atenuación de la Fibra @ 850 nm < 3.0 dB/Km.
•     Valor Máxima Atenuación de la Fibra @ 1300 nm < 1.0 dB/Km.

En conclusión, las mediciones del Reporte cumplen con la ficha Técnica del Fabricante.
