¡Hola a todos! En este artículo, les comentaré alguno nuevos temas referente a la manipulación de un Cable de Fibra óptica dentro de un ODF o Bandeja.

La Bandeja para de fibra óptica, adicionalmente al tipo específico de Acopladores, que se pueden colocar son: SC Duplex, LC Quad  (Monomodo o Multimodo) u Otros modelos, se debe usar una serie de accesorios para poder organizar de manera correcta y segura la distribución de los hilos dentro de la Bandejas, entre estos tenemos:

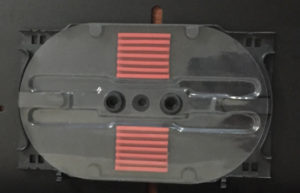

Bandeja Porta Empalme: Esta es una simple solución para la protección y manejo de los Empalme de la fibra óptica, contiene una Bandeja Plástica resistente, internamente con  2 Cassette de 6 Ranuras (Holder) cada una, lo que ayuda a la colocación de 12 Empalmes. Además, contiene una Tapa Transparente para la protección de los empalmes y permite apreciar como quedaron los Empalmes en las ranuras. (Tamaño: 90 x 170 x 7 mm). Ver foto:

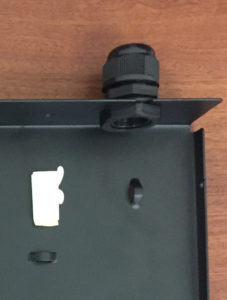

Otro accesorio es el Prensa-Estopa, este se fija en la posterior del Cable de Entrada o salida, luego de va rotando para ir ajustan la medidas exacta al diámetro externo del Cable, aprisionándolo para sujetar el Cable (con diámetros de cables entre 6 a 14 mm), evitando cualquier moviendo del cable dentro de la Bandeja (Diámetros Externo del Presa-Estopa 20mm). La Prensa-Estopa es de color Negro en el extremo de la Bandeja:

Los Click (de color blanco), se usan para organizar los diferentes hilos fusionados dentro de la bandeja en formar uniforme, pero también para darle las curvas necesarias según las específicas del fabricante los cables, respetando así el Radio de Curvatura mínimo.
