¡Hola a todos! Les recomiendo antes la lectura del siguiente artículo: Prueba de Atenuadores (Parte III).
En este cuarto artículo, seguiré comentado sobre las características de los Atenuadores Ópticos y completaré la prueba anterior, ahora colocando este modelo de Atenuador 10 dB (usado en Redes de fibra óptica como PON y en FTTx), detallen que esta otra Gráficas de OTDR es el enlace de Fibra Óptica Monomodo con el Atenuador (color azul):
Se procedió de nuevo a otra prueba similar del tramo corto de un Cable de casi 100 m (Círculo de Cable Zipcord de color Amarillo) con su Conector SC/APC (verde) y ahora aquí colocamos el Atenuador SC/APC de 10 dB (de color Plateado), sigue un Acoplador SC/APC Hembra-Hembra (Coupler), después tenemos el tramo final uma pequeña Bobina de unos 300 m (Círculo de Cable Drop de color Gris) para ser medida todo por el OTDR.
La configuración del OTDR es exactamente igual que la medición anterior. Adicionalmente, aquí les mencionaré que Rango Dinámico utilizado en ambos casos es de 18 dB.

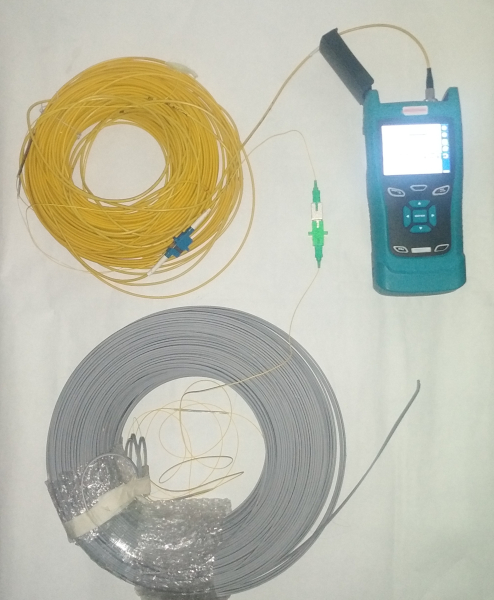

Esta segunda medición de prueba es la Gráfica de color Azul, tenemos de izquierda a derecha, el primero el evento es Zona Muerta, después una Línea recta al principio y aparece entonces la primera Discontinuidad (dos Conectores LC/UPC y un acoplador Azul). A partir de aquí es que tenemos al Atenuador y por lo tanto, los cambios del segundo Evento (Conectores SC/APC y con un Acoplador SC/APC Verde) vemos que su valor es un Evento Reflectante menor y después de nota una gran atenuación de la señal en la parte del Cable de Color Amarillo con el Cable Drop de color Gris (de 300 metros). Además, el final aparece un pico de terminación muy pequeño que casi no se nota bien (después solo es Ruido). La distancia del enlace es casi los mismos de 395 m, todo esta conectado la siguiente fotografía:
Además, es muy importante realizar la comparación de esta gráfica, con la gráfica de referencia anterior sin el Atenuador, pero eso se los comentaré en el próximo artículo.
En caso de que ustedes no estén relacionados con el significado de cada evento, pueden leer: Gráficas de un OTDR.
